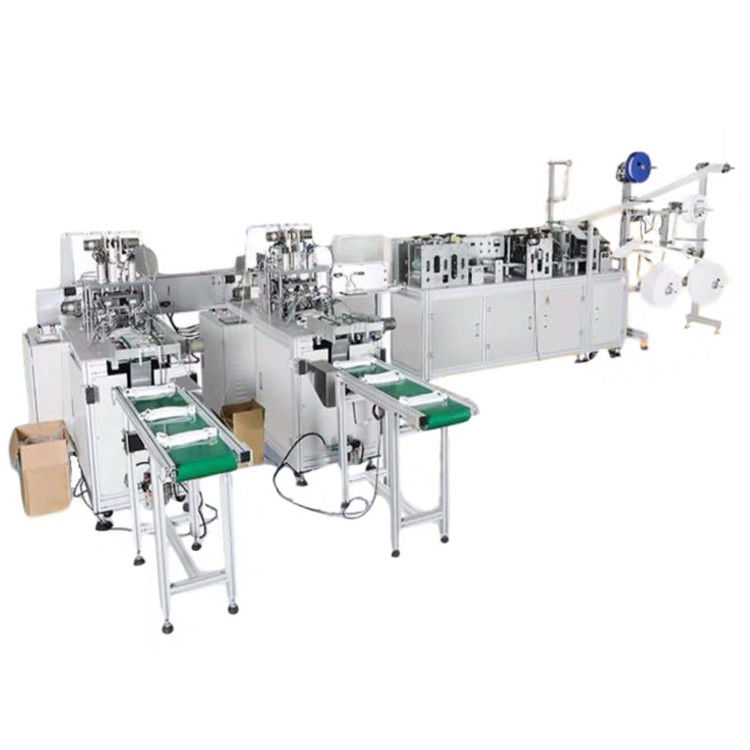

آلة صنع قناع حلقة الأذن الأوتوماتيكية بالكامل

آلة صنع قناع حلقة الأذن الأوتوماتيكية بالكامل

1 المقدمة

تستخدم هذه الآلة بشكل أساسي لتشكيل القناع المسطح تلقائيًا.فك اللفة الكاملة من القماش ، مطوية وملفوفة تلقائيًا ؛فك اللفة الكاملة من الشريط المطاطي ، وقطعها بطول ثابت ثم وضعها في القماش المغلف ؛كلا الجانبين مختومة بواسطة آلة لحام بالموجات فوق الصوتية.ثم تقطع لتشكيل.إرسال القناع إلى محطات لحام حزام الأذن.ثم جمع القناع المكتمل بواسطة آلة الترقق.

تفاصيل المنتج

1. محرك ميتسوبيشي PLC:
تحكم دقيق في آلات أو عمليات القناع عن طريق الإدخال / الإخراج الرقمي أو التناظري.

2. اسطوانة SMC:
يحرك الآلة للحركة التبادلية الخطية والحركة المتأرجحة والدورانية ، مما يوفر القوى العاملة.

3. قالب سبائك التيتانيوم:
مقاومة درجات الحرارة العالية ، صلابة قوية ، مقاومة جيدة للتآكل ، عمر خدمة طويل.

4. SMC صمام الملف اللولبي:
منع المكونات تسرب صمام الملف اللولبي ، والتحكم السهل التسرب ، وتحسين أداء السلامة.

5. جهاز لحام حلقة الأذن:
نظام الموجات فوق الصوتية لإكمال لحام الفرقة الأذن قناع ، محاذاة دقيقة وكفاءة عالية..

6. لوحة التحكم:
تصميم أنساني ، سهل التشغيل بدقة.

7. جهاز النقل:
تستخدم في نقل المنتجات النهائية بكفاءة عالية وسريعة وتوفر الوقت والعمل.

التثبيت والتكوين

(1) الأبعاد: 6800 مم (الطول) × 3600 مم (العرض) × 1900 مم (الارتفاع) (تغيير طفيف في الحجم الفعلي) ؛

(2) الوزن: ≤2100 كجم ، الحاملة الأرضية> 300 كجم / م² ؛

(3) الطاقة: 220VAC ± 5٪ ، 50z ، الطاقة المقدرة 11 كيلو واط ؛

(4) ضغط الهواء: 0.5 ~ 0.7MPa ، معدل التدفق ، 300 لتر / دقيقة ؛

(5) البيئة: درجة الحرارة 10 ~ 35 ℃ ، الرطوبة -35٪ HR ، لا غاز قابل للاشتعال أو التآكل ، لا غبار (النظافة لا تقل عن 100000).

 2. الهيكل الرئيسي

3. المواد والمواصفات المطبقة

3.1 المواد المطبقة

3.2 مواصفات القناع

القياسية: 175 * 90 ملم (قماش غير منسوج لا يزيد عن 3 طبقات ، رهنا بالمنتج الفعلي)

4. المعلمة الفنية
